Ghid complet de dimensionare a sistemului de dedurizare a apei: de la derivarea formulei la practica de inginerie



Autor: Sofia

Inginer tratarea apei,VLLRO| 20 de ani în proiectarea și optimizarea sistemelor de schimb ionic



În ingineria de tratare a apei, dimensionarea sistemului de dedurizare cu schimb ionic este pasul de bază care determină stabilitatea operațională pe termen lung. Un sistem subdimensionat duce la regenerare frecventă și la un consum vertiginos de sare. Un sistem supradimensionat are ca rezultat echipament inactiv și investiții de capital irosite.



În acest ghid, vă voi prezenta sistemul complet de formule, calculele pas cu pas și experiența de inginerie din lumea reală – astfel încât să puteți dimensiona cu încredere un sistem de dedurizare care este economic și de încredere. Toate formulele sunt prezentate în text simplu – le puteți copia direct în propriile foi de calcul sau în documente de proiectare.



---

Cinci parametri de bază pe care trebuie să-i definiți înainte de dimensionare



Înainte de a începe orice calcul, confirmați aceste cinci puncte de date esențiale:



Parametru	Simbol	Unitate	Note
Duritatea totală a apei brute	H	mg/L (ca CaCO₃)	Utilizare valoarea anuală de vârf, nu medie
Debitul orar maxim	q_max	m³/h	Determină dimensiunea conductei și capacitatea instantanee
Volumul total de apă zilnic	Q_total	m³/zi	Determină volumul rășinii și frecvența de regenerare
Mod de operare	—	Continuu/Intermitent	Necesită continuă rezervor de așteptare; intermitent poate folosi un singur rezervor
Tip regenerare	—	Cocurent / Contracurent	Afectează coeficientul de consum de sare K



Referința conversiei unității de duritate:

1 mmol/L = 100 mg/L (ca CaCO₃)



Selectarea rășinii și determinarea capacității de schimb

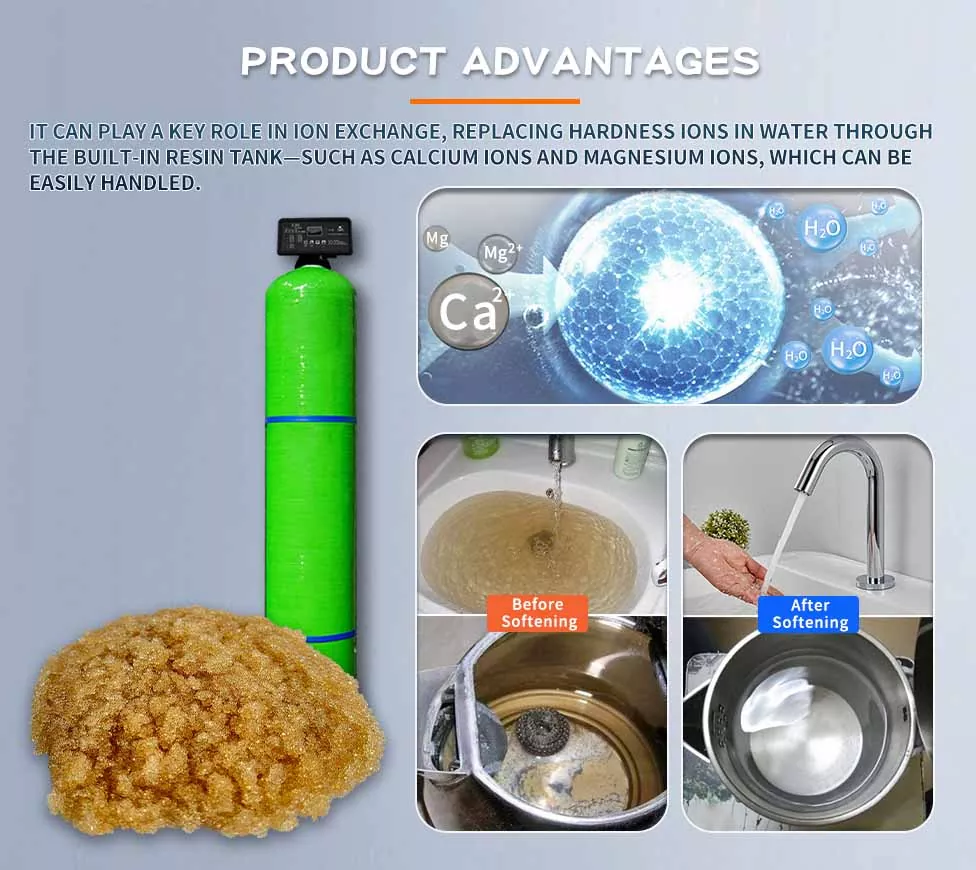

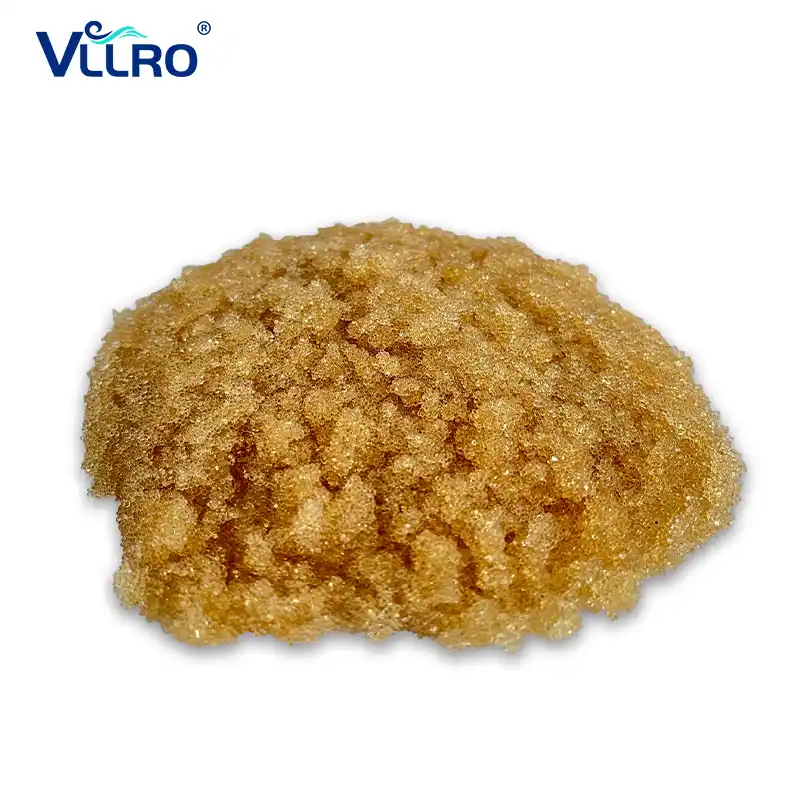

Cea mai frecvent utilizată rășină pentru sistemele de înmuiere municipale și industriale este rășina schimbătoare de cationi acidă puternică 001×7. Parametrii tehnici cheie:



 Capacitate totală de schimb: ≥ 1000 mmol/L (aproximativ 1000 mg/L ca CaCO₃)

 Densitate umedă: 0,78 – 0,88 g/mL

 Forma de aprovizionare: Forma de sodiu (Na⁺).



Recomandare tehnică: Capacitatea totală de schimb este o limită de laborator. În inginerie reală, pentru a vă asigura că duritatea ieșirii îndeplinește în mod constant standardele (de obicei ≤ 0,03 mmol/L), nu ar trebui să calculați la 1000 mmol/L. Recomand capacitatea de schimb de proiectare E = 800 – 900 mmol/L – un factor de utilizare de 0,8-0,9 – lăsând o marjă de siguranță pentru fluctuațiile calității apei.



Toate calculele de mai jos folosesc E = 800 mmol/L ca valoare de proiectare.



Sistemul de formule de bază și calculul pas cu pas



Pasul 1: Calculați producția cu ciclu unic Q₀ (m³)



Semnificație fizică: Câți m³ de apă moale poate produce un rezervor de la regenerarea completă până la atingerea durității?



Formula (copiați aceasta):

```text

Q0 = V_rășină  E / (10  H)

```



Unde:

 V_resin = volum de rășină cu un singur rezervor (L)

 E = capacitatea de schimb de proiectare (mmol/L) – ia 800-900

 H = duritatea totală a apei brute (mg/L ca CaCO₃)



Exemplu de design:

 V_rășină = 1000 L

 E = 800 mmol/L

 H = 350 mg/L



```text

Q0 = 1000 800 / (10 350) = 800000 / 3500 = 228,57 m³

```



Rezultat: Fiecare rezervor produce cca. 228,57 m³ de apă moale pe ciclu de regenerare.



Pasul 2: Calculați regenerările zilnice totale necesare



```text

N_total_daily = Q_total / Q0

```



Unde Q_total = consumul zilnic total de apă (m³/zi).



Continuare exemplu: Să presupunem Q_total = 120 m³/zi

```text

N_total_zil = 120 / 228,57 = 0,525 regenerări/zi

```



Rezultat: Întregul sistem are nevoie de doar 0,525 regenerări pe zi – adică aproximativ o regenerare la fiecare două zile.



Pasul 3: Determinați numărul de rezervoare și schema de funcționare



Alegeți configurația rezervorului în funcție de modul de funcționare:



Mod de operare	Configurație recomandată	Note
Intermitent (se poate opri pentru regenerare)	Un singur rezervor	Cel mai mic cost, potrivit pentru producția necontinuă
Continuu (nu se poate opri)	2 rezervoare (1 de lucru + 1 de așteptare)	Unul produce în timp ce celălalt regenerează/stă în așteptare
Debit mare continuu	3+ rezervoare (2 de lucru + 1 de așteptare)	Împărțire mai bună a sarcinii, diametrul rezervorului controlabil



Exemplu: Proiectul nostru necesită alimentare continuă 24/7 – folosim 2 rezervoare (1 de lucru + 1 de așteptare).



Regenerările zilnice ale fiecărui rezervor:

```text

N_per_tank_per_day = N_total_daily / number_of_working_tanks

```

Cu 1 rezervor de lucru:

```text

N_per_tank_per_day = 0,525 / 1 = 0,525 regenerări/zi

```



Pasul 4: Calculați intervalul de regenerare (ore)



```text

T_interval = 24 / N_per_tank_per_day

```



Exemplu:

```text

T_interval = 24 / 0,525 = 45,7 ore

```



Rezultat: Rezervorul de lucru se regenerează aproximativ la fiecare 45,7 ore (aproximativ 2 zile). Acesta este un interval confortabil - bine în intervalul minim recomandat de 2 ore.



> ⚠️ Important: Pentru a calcula timpul real de funcționare (ore) dintre regenerări, utilizați pur și simplu:

> ```text

> T_run = Q0 / q_single_tank_flow

> ```

> Unde q_single_tank_flow este în m³/h. Rezultatul este direct în ore. Nu înmulțiți cu 60.



Pasul 5: Calculați consumul de sare per regenerare (kg)



```text

G_single = V_rășină  K / 1000

```



Unde K este coeficientul de consum de sare (g sare / L rășină). Valori de inginerie:



| Tip de regenerare | Interval K (g/L) | Recomandat K |

||||

| Co-current | 120 – 160 | 140 |

| Contracurent | 80 – 100 | 90 |



Exemplu (co-curent, K=140):

```text

G_single = 1000 140 / 1000 = 140 kg

```



Rezultat: Fiecare regenerare folosește 140 kg de sare.



> Verificare teoretică: 1 mol NaCl (58,5g) schimbă 1 mol CaCO₃ duritate (100g). Schimbul nostru de rășină = 1000L × 800 mmol/L = 800 mol. Sare teoretică minimă = 800 × 58,5 / 1000 = 46,8 kg. Sarea reală 140 kg este de aproximativ 3 ori teoretică – acceptabilă pentru co-curent; luați în considerare contracurent pentru a reduce consumul de sare.



Pasul 6: Calculați consumul zilnic total de sare



```text

G_total_daily = G_single  N_total_daily

```



Exemplu:

```text

G_total_zil = 140  0,525 = 73,5 kg/zi

```



Rezultat: Sistemul consumă aprox. 73,5 kg de sare pe zi.



Estimare lunara:

```text

G_lunar = G_total_zil  30 / 1000 = 73,5  30 / 1000 = 2,205 tone/lună

```



Dimensiunea rezervorului de saramură și a stocării de sare



1. Volumul efectiv al rezervorului de saramură (L)



Rezervorul de saramură trebuie să conțină suficientă apă pentru a dizolva sarea pentru o singură regenerare. La 20°C, 1 L de apă dizolvă aproximativ 264 g de NaCl.



```text

V_brine_tank = (G_single  1000 / 264)  1,5

```



Unde 1,5 este o marjă de siguranță.



Exemplu:

```text

V_brine_tank = (140  1000 / 264)  1,5 = (140000 / 264)  1,5 ≈ 795 L

```



Recomandare: Utilizați un rezervor de saramură de 1000 L.



2. Depozitarea sării (kg, timp de n zile)



Depozitați 7-15 zile de sare la fața locului:



```text

G_storage = G_total_daily  n

```



Timp de 10 zile:

```text

G_storage = 73,5  10 = 735 kg

```



Rezultat: Păstrați aproximativ 0,75 tone de sare timp de 10 zile.



Exemplu complet de dimensionare – Bucla completă de calcul



Conditii date:

 Duritatea apei brute H = 350 mg/L (ca CaCO₃)

 Consum zilnic de apă Q_total = 120 m³/zi

 Debit orar de vârf q_peak = 12 m³/h

 Funcționare: 24/7 continuu

 Regenerare: co-curent

 Volum de rășină cu un singur rezervor V_rășină = 1000 L

 Capacitate de schimb proiectată E = 800 mmol/L



Tabel complet de design:



Pas	Element de calcul	Formula	Rezultat
①	Producție cu un singur ciclu de rezervor	Q0 = V*E/(10*H)	228,57 m³
②	Regenerări zilnice totale	N_total = Q_total / Q0	0,525 /zi
③	Configurația rezervorului	1 de lucru + 1 standby	2 rezervoare
④	Regenerări pe rezervor pe zi	N_per_rezervor = N_total / 1	0,525 /zi
⑤	Interval de regenerare	T_interval = 24 / N_per_tank	45,7 ore
⑥	Coeficientul de sare K (cocurent)	—	140 g/L
⑦	Sare per regenerare	G_single = V*K/1000	140 kg
⑧	Sare zilnică totală	G_daily = G_single * N_total	73,5 kg/zi
⑨	Volumul rezervorului de saramură	V_saramură = (G*1000/264)*1,5	≈ 1000 L
⑩	10 zile de depozitare a sare	G_storage = G_daily * 10	735 kg



Cinci capcane de inginerie comune în dimensionare



Capcana 1: Folosind duritatea medie în loc de valoarea de vârf

Duritatea apei brute fluctuează sezonier. Dacă utilizați media anuală, în lunile de duritate de vârf, calitatea ieșirii va eșua prematur. Utilizați întotdeauna cea mai mare valoare anuală a durității ca bază de proiectare.



Capcană 2: Calcularea capacității de schimb de rășină la 100%

1000 mmol/L a producătorului este o limită de laborator. În proiectarea inginerească, utilizați o utilizare de 80%-90% (E = 800-900) - în caz contrar, descoperirea va avea loc în domeniu.



Capcana 3: Uitarea rezervorului de așteptare – Întreruperea continuă a alimentării

Mulți designeri calculează doar rezervoarele de lucru pe baza debitului total, ignorând timpul de nefuncționare de regenerare. Pentru aplicațiile care nu pot opri apa (spitale, centrale electrice, hoteluri), este obligatoriu cel puțin un rezervor de rezervă.



Capcana 4: Nepotrivirea coeficientului de sare K cu tipul de regenerare

Utilizarea unei valori K a co-curentului (140) pentru sistemele în contracurent va supraestima consumul de sare cu aproape dublu. Confirmați întotdeauna metoda de regenerare înainte de a selecta K.



Capcana 5: The Classic ×60 Time Error

Mulți tehnicieni înmulțesc calculul timpului de rulare cu 60, tratând din greșeală rezultatul ca ore – supraestimând serios intervalul de regenerare. Amintiți-vă: m³ împărțit la m³/h oferă direct ore - nu înmulțiți cu 60.



Concluzie



Dimensionarea sistemului de balsam nu se referă la conectarea la o singură formulă. Este un lanț logic complet: calitatea apei → capacitatea de schimb → frecvența de regenerare → consumul de sare → dimensionarea stocării. Sistemul de calcul prezentat aici a fost verificat în sute de proiecte de inginerie. Stăpânirea acestei metode asigură că proiectarea dvs. atinge cel mai bun echilibru între economie și fiabilitate.



Dacă lucrați la un anumit proiect de dedurizare, vă recomand să completați pas cu pas tabelul rezumativ din Exemplul de dimensionare completă – acesta va genera un document de dimensionare complet. Pentru mai multe întrebări despre diametrul vasului, sistemele de control cu ​​mai multe rezervoare sau calitatea specială a apei (fier ridicat, mangan), nu ezitați să contactați.
